取り扱い製品

ホース継手

■流体・エアー
■常用使用圧力：35kg/cm²（3.43MPa）使用温度：-20℃～+150℃

ホースニップル

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース外径	取付ネジ	六角対辺	1型	2型	L	備考
品番	製品呼称	D	S(PT)	H	d1	d2	L	備考
KSA-001	1/8×5	5	1/8	12	3	—	32
KSA-002	6	6	1/8	12	3	—	35
KSA-002B	6.5	6.5	1/8	12	4	—	35
KSA-003	7	7	1/8	12	4	—	37
KSA-004	8	8	1/8	12	5	—	37
KSA-005	9	9	1/8	12	5	—	37
KSA-005B	9.5	9.5	1/8	12	5	—	37
KSA-006	10.5	10.5	1/8	12	6	—	40
KSA-006B	11	11	1/8	12	6	—	40
KSA-007	12	12	1/8	12	6	—	40
KSA-008	1/4×6	6	1/4	14	3.5	8.5	38
KSA-008B	6.5	6.5	1/4	14	3.5	8.5	38
KSA-009	7	7	1/4	14	4	8.5	38
KSA-010	8	8	1/4	14	5	8.5	41
KSA-011	9	9	1/4	14	5	8.5	41
KSA-012	9.5	9.5	1/4	14	5	8.5	41
KSA-013	10.5	10.5	1/4	14	7	—	41
KSA-013B	11	11	1/4	14	7	—	41
KSA-014	12	12	1/4	14	8	—	41
KSA-015	12.7	12.7	1/4	14	8	—	41
KSA-016	14	14	1/4	14	8	—	41
KSA-017	16	16	1/4	14	9	—	41
KSA-018	3/8×6	6	3/8	17	3	11	42
KSA-019	7	7	3/8	17	4	11	42
KSA-020	8	8	3/8	17	5	11	45
KSA-021	9	9	3/8	17	5	11	45
KSA-022	9.5	9.5	3/8	17	5	11	45
KSA-023	10.5	10.5	3/8	17	7	11	45
KSA-023B	11	11	3/8	17	7	11	45
KSA-024	12	12	3/8	17	8	—	45
KSA-025	12.7	12.7	3/8	17	9	—	45
KSA-026	14	14	3/8	17	9	—	45
KSA-027	16	16	3/8	17	11	—	45
KSA-028	1/2×7	7	1/2	22	4	14	47
KSA-029	8	8	1/2	22	5	14	47
KSA-030	9	9	1/2	22	5	14	47
KSA-031	9.5	9.5	1/2	22	5	14	47
KSA-032	10.5	10.5	1/2	22	7	14	50
KSA-033	12	12	1/2	22	8	14	50
KSA-034	12.7	12.7	1/2	22	9	14	50
KSA-035	14	14	1/2	22	9	14	50
KSA-036	16	16	1/2	22	12	—	50
KSA-037	17	17	1/2	22	12	—	50
KSA-038	19	19	1/2	22	13	—	50
KSA-039	20.5	20.5	1/2	22	13	—	50
KSA-040	3/4×10.5	10.5	3/4	27	7	18	51
KSA-041	14	14	3/4	27	9	18	62
KSA-042	16	16	3/4	27	12	18	62
KSA-043	19	19	3/4	27	13	18	62
KSA-044	20.5	21	3/4	27	15	18	62
KSA-045	25	25	3/4	27	18	—	62
KSA-046	27	27	3/4	27	18	—	62
KSA-047	1×21	21	1	35	15	24	73
KSA-048	25	25	1	35	20	24	73
KSA-049	27	27	1	35	20	24	73
KSA-050	30	30	1	35	24	—	73
KSA-051	34	34	1	35	24	—	73
KSA-061	1 1/4×34	34	1 1/4	44	26	34	74	BC
KSA-062	1 1/2×38	38	1 1/2	50	32	36	86	BC
KSA-063	2×52	52	2	63	44	50	102	BC

ホースジョイント

●材質　本体・ナット・タケノコ　JIS H3250 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	ナット適合ネジ	六角対辺		L	（約）	備考
品番	製品呼称	D	S(PT)	S(PF)	H1	H2	L	L	備考
KSB-031	1/8×10.5	10.5	1/8	3/8	17	19	26	57
KSB-032	1/4×14	14	1/4	1/2	22	24	32	71
KSB-033	3/8×7	7	3/8	1/4	17	16	23	58
KSB-034	1/2×8	8	1/2	1/4	22	16	23	60
KSB-035	1/2×9	9	1/2	1/4	22	16	23	60
KSB-036	1/2×9.5	9.5	1/2	3/8	22	19	26	64
KSB-037	1/2×21	21	1/2	3/4	27	30	37	81
KSB-038	3/4×12.7	12.7	3/4	1/2	27	24	31	76
KSB-039	3/4×14	14	3/4	1/2	27	24	31	76
KSB-040	3/4×16	16	3/4	1/2	27	24	31	76

ホースジョイント型エルボ

●材質：本体 JIS H3250 C3771 鍛造用黄銅棒　ナット・タケノコ JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	ナット適合ネジ	六角対辺	二面幅	ℓ-1	ℓ-2	（約）	備考
品番	製品呼称	D	S(PT)	S(PF)	H1	H2	ℓ-1	ℓ-2	L	備考
KSB-301	1/8PT-6	1/8×6	6	1/8	1/8	12	10	18	20
KSB-302	1/8PT-7	7	7	1/8	1/8	12	10	18	20
KSB-303	1/8PT-8	8	8	1/8	1/4	16	14	21	23
KSB-304	1/4PT-8	1/4×8	8	1/4	1/4	16	14	24	23
KSB-305	1/4PT-9	9	9	1/4	1/4	16	14	24	23
KSB-306	3/8PT-10.5	3/8×10.5	10.5	3/8	3/8	19	17	28	25
KSB-307	1/2×14	14	1/2	1/2	24	22	33	32	73
KSB-308	16	16	1/2	1/2	24	22	33	32	73
KSB-309	3/4×21	21	3/4	3/4	30	32	44	37	89	廃番
KSB-311	1/8×9	9	1/8	1/4	16	14	22	23	53
KSB-312	10.5	10.5	1/8	3/8	19	17	25	25	58
KSB-313	1/4×7	7	1/4	1/4	16	14	24	23	53
KSB-314	10.5	10.5	1/4	1/4	16	14	24	23	53
KSB-315	14	14	1/4	1/2	24	22	33	29	73
KSB-316	16	16	1/4	1/2	24	22	33	29	73
KSB-317	3/8×8	8	3/8	1/4	19	17	28	23	56
KSB-318	9	9	3/8	1/4	19	17	28	23	56
KSB-319	12.7	12.7	3/8	1/2	24	22	33	32	73
KSB-320	14	14	3/8	1/2	24	22	33	32	73
KSB-321	16	16	3/8	1/2	24	22	33	32	73
KSB-322	1/2×8	8	1/2	1/4	16	22	33	23	60
KSB-323	9	9	1/2	1/4	16	22	33	23	60
KSB-324	10.5	10.5	1/2	3/8	19	22	33	25	63
KSB-325	12.7	12.7	1/2	3/8	24	22	33	32	73

丸ホースニップル

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	六角対辺	ℓ-1	L	備考
品番	製品呼称	D	S(PT)	H	ℓ-1	L	備考
KSA-201	1/8 丸	11	1/8	12	20	34
KSA-202	1/4 丸	12	1/4	14	20	36
KSA-203	3/8 丸	12	3/8	17	20	38

内ネジホースニップル

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	六角対辺	ℓ-1	L	備考
品番	製品呼称	D	S(PT)	H	ℓ-1	L	備考
KSA-101	1/8×6	6	1/8	12	22	34
KSA-102	7	7	1/8	12	22	34
KSA-103	8	8	1/8	12	22	34
KSA-104	9	9	1/8	12	22	34
KSA-105	10.5	10.5	1/8	12	25	37
KSA-106	1/4×7	7	1/4	17	22	37
KSA-107	8	8	1/4	17	22	37
KSA-108	9	9	1/4	17	22	37
KSA-109	10.5	10.5	1/4	22	22	37
KSA-110	12	12	1/4	22	22	37
KSA-111	3/8×8	8	3/8	21	22	38
KSA-112	9	9	3/8	21	22	38
KSA-113	10.5	10.5	3/8	21	25	41
KSA-114	12	12	3/8	21	25	41
KSA-115	12.7	12.7	3/8	21	25	41
KSA-116	14	14	3/8	21	25	41
KSA-117	1/2×14	14	1/2	24	35	55	廃番
KSA-118	16	16	1/2	24	35	55	廃番

水口用ホースニップル

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	六角対辺	ℓ-1	L	備考
品番	製品呼称	D	S(PT)	H	ℓ-1	L	備考
KSA-303	1/8水口	11	1/8	12	20	33
KSA-304	1/4水口	12	1/4	14	20	35
KSA-305	3/8水口	12	3/8	17	20	38	廃番

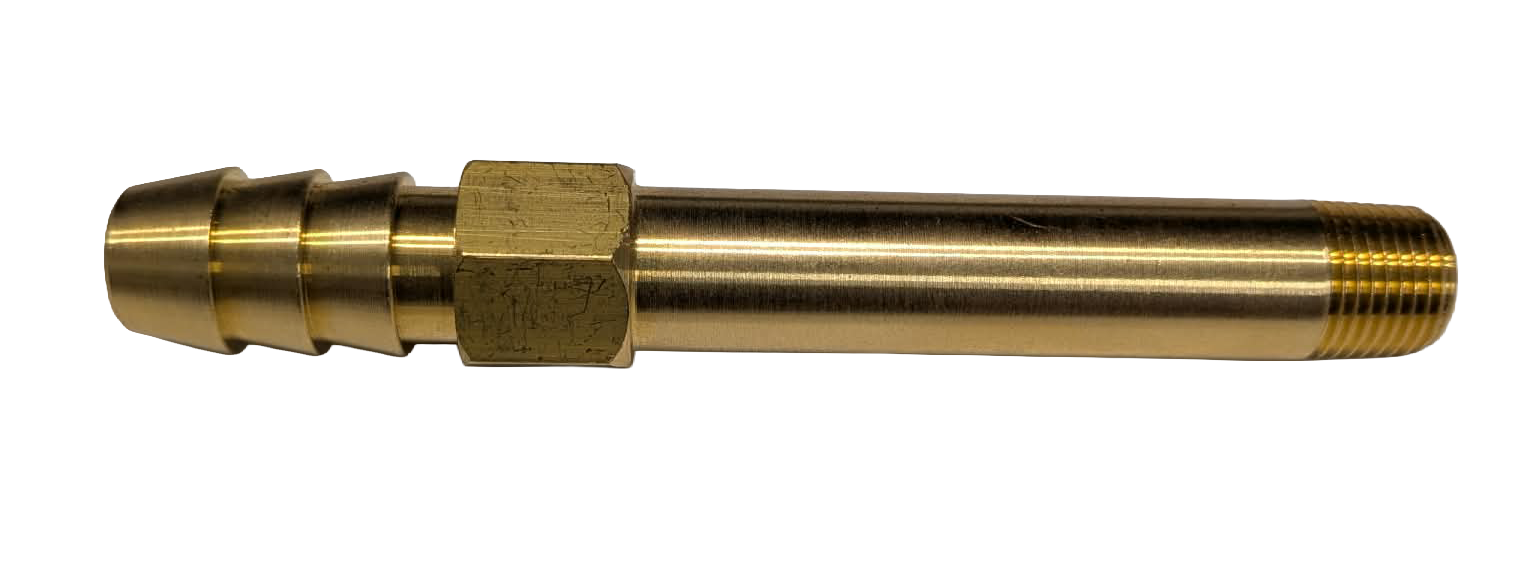

ロング水口用ホースニップル

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	六角対辺	ℓ-1	首下長さ	備考
品番	製品呼称	D	S(PT)	H	ℓ-1	L	備考
KSA-321	1/8×50	11	1/8	12	20	50
KSA-322	70	11	1/8	12	20	70
KSA-323	100	11	1/8	12	20	100
KSA-324	120	11	1/8	12	20	120
KSA-325	150	11	1/8	12	20	150	廃番
KSA-331	1/4×50	12	1/4	14	20	50
KSA-332	70	12	1/4	14	20	70
KSA-333	100	12	1/4	14	20	100
KSA-334	120	12	1/4	14	20	120
KSA-335	150	12	1/4	14	20	150	廃番

ロング水口用メネジニップル

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	オスネジ	メスネジ	六角対辺	首下長さ	備考
品番	製品呼称	S1(PT)	S2(PT)	H	L	備考
KSA-341	1/8×50	1/8	1/8	12	50
KSA-342	70	1/8	1/8	12	70
KSA-343	100	1/8	1/8	12	100
KSA-344	120	1/8	1/8	12	120
KSA-345	150	1/8	1/8	12	150	廃番
KSA-351	1/4×50	1/4	1/4	17	50
KSA-352	70	1/4	1/4	17	70
KSA-353	100	1/4	1/4	17	100
KSA-354	120	1/4	1/4	17	120
KSA-355	150	1/4	1/4	17	150	廃番

ホースジョイント

●材質：本体・ナット・タケノコ　JIS H3250 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	ナット適合ネジ	六角対辺		ℓ1	(約)	備考
品番	製品呼称	D	S1(PT)	S2(PT)	H1	H2	ℓ1	L	備考
KSB-001	1/8PT-6	1/8×6	1/8	1/8	12	12	20	41
KSB-002	1/8PT-7	7	1/8	1/8	12	12	20	41
KSB-003	1/8PT-8	8	1/8	1/4	14	16	23	55
KSB-004	1/8PT-9	9	1/8	1/4	14	16	23	55
KSB-005	1/4PT-6	1/4×6	1/4	1/4	14	16	23	55
KSB-006	1/4PT-7	7	1/4	1/4	14	16	23	55
KSB-007	1/4PT-8	8	1/4	1/4	14	16	23	55
KSB-008	1/4PT-9	9	1/4	1/4	14	16	23	55
KSB-009	1/4PT-9.5	9.5	1/4	3/8	17	19	26	60
KSB-010	1/4PT-10.5	10.5	1/4	3/8	17	19	26	60
KSB-012	1/4PT-12.7	12.7	1/4	1/2	22	22	32	73
KSB-013	3/8PT-8	3/8×8	3/8	1/4	17	16	23	58
KSB-014	3/8PT-9	9	3/8	1/4	17	16	23	58
KSB-015	3/8PT-9.5	9.5	3/8	3/8	17	19	26	60
KSB-016	3/8PT-10.5	10.5	3/8	3/8	17	19	26	60
KSB-018	3/8PT-12.7	12.7	3/8	1/2	22	24	32	73
KSB-019	3/8PT-14	14	3/8	1/2	22	24	32	73
KSB-020	3/8PT-16	16	3/8	1/2	22	24	32	73
KSB-021	1/2PT-10.5	1/2×10.5	1/2	3/8	22	19	26	64
KSB-023	1/2PT-12.7	12.7	1/2	1/2	22	24	32	72
KSB-024	1/2PT-14	14	1/2	1/2	22	24	32	72
KSB-025	1/2PT-16	16	1/2	1/2	22	24	32	72
KSB-026	3/4PT-20.5	3/4×21	3/4	3/4	27	30	36	83
KSB-027	1PT-27	1×27	1	1	35	38	48	103
KSB-028	1 1/4 × 34	1 1/4×34	1 1/4	1 1/4	45	45	56	120
KSB-029	1 1/2 × 38	1 1/2×38	1 1/2	1 1/2	54	54	60	130
KSB-030	2 × 52	2×52	2	2	67	67	89	187
KSB-031	1/8×10.5	10.5	1/8	3/8	17	19	26	57
KSB-032	1/4×14	14	1/4	1/2	22	24	32	71
KSB-033	3/8×7	7	3/8	1/4	17	16	23	58
KSB-034	1/2×8	8	1/2	1/4	22	16	23	60
KSB-035	1/2×9	9	1/2	1/4	22	16	23	60
KSB-036	1/2×9.5	9.5	1/2	3/8	22	19	26	64
KSB-037	1/2×21	21	1/2	3/4	27	30	37	81
KSB-038	3/4×12.7	12.7	3/4	1/2	27	24	31	76
KSB-039	3/4×14	14	3/4	1/2	27	24	31	76
KSB-040	3/4×16	16	3/4	1/2	27	24	31	76

中間ホースジョイント

●材質：本体・ナット・タケノコ　JIS H3250 C3250 快削黄銅棒

廃番
画像なし

品番	製品呼称	ホース口外径	ナット適語ネジ	六角対辺		ℓ-!	(約)	備考
品番	製品呼称	D	S(PT)	H1	H2	ℓ-!	L	備考
KSB-101	6	6	1/8	12	12	20	65	廃番
KSB-102	7	7	1/4	14	16	23	86	廃番
KSB-103	8	8	1/4	14	16	23	86	廃番
KSB-104	9	9	1/4	14	16	23	86	廃番
KSB-105	10.5	10.5	3/8	17	19	26	94	廃番
KSB-106	14	14	1/2	22	24	32	107	廃番
KSB-107	16	16	1/2	22	24	32	107	廃番
KSB-108	21	21	3/4	27	30	37	133	廃番

中間ホースニップル

●材質：JIS H3250 C3250 快削黄銅棒

カタログ掲載なし
画像なし

品番	製品呼称	備考
品番	製品呼称	備考
KSB-201	6	廃番
KSB-202	7	廃番
KSB-203	8	廃番
KSB-204	9	廃番
KSB-205	10.5	廃番
KSB-206	14	廃番
KSB-207	16	廃番
KSB-208	21	廃番
KSB-209	27	廃番

ホースジョイント型エルボ

●材質：本体 JIS H3250 C3771 鍛造用黄銅棒　ナット・タケノコ H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	取付ネジ	ナット適合ネジ	六角対辺	二面幅	ℓ-1	ℓ-2	(約)	備考
品番	製品呼称	D	S2(PT)	S2(PT)	H1	H2	ℓ-1	ℓ-2	L	備考
KSB-301	1/8PT-6	1/8×6	6	1/8	1/8	12	10	18	20
KSB-302	1/8PT-7	7	7	1/8	1/8	12	10	18	20
KSB-303	1/8PT-8	8	8	1/8	1/4	16	14	21	23
KSB-304	1/4PT-8	1/4×8	8	1/4	1/4	16	14	24	23
KSB-305	1/4PT-9	9	9	1/4	1/4	16	14	24	23
KSB-306	3/8PT-10.5	3/8×10.5	10.5	3/8	3/8	19	17	28	25

ホース継手

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	ℓ-1	L	備考
品番	製品呼称	D	ℓ-1	L	備考
KSC-001	6	6	27.5	55	廃番
KSC-002	7	7	27.5	55	廃番
KSC-003	8	8	32.5	65
KSC-004	9	9	32.5	65
KSC-005	10.5	10.5	32.5	65
KSC-006	14	14	32.5	65
KSC-007	16	16	32.5	65
KSC-008	21	21	40	80

Y型ホースジョイント

●材質：本体 JIS H3250 C3771 鍛造用黄銅棒

品番	製品呼称	ホース口外径	ナット適合ネジ	六角対辺	ℓ-1	L	備考
品番	製品呼称	D	S(PT)	H1	ℓ-1	L	備考
KSC-111	8	8	1/4	16	23	50	廃番
KSC-112	9	9	1/4	16	23	50	廃番
KSC-113	10.5	10.5	3/8	19	25	57	廃番

ホースジョイント用タケノコ

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	外径φ	ℓ-1	L	備考
品番	製品呼称	D	d	ℓ-1	L	備考
KSC-201	6	6	8	21	24
KSC-202	7	7	11	26	33
KSC-203	8	8	11	26	33
KSC-204	9	9	11	26	33
KSC-205	9.5	9.5	13	28	38
KSC-206	10.5	10.5	13	28	38
KSC-208	12.7	12.7	17	35	42
KSC-209	14	14	17	35	42
KSC-210	16	16	18	35	42
KSC-211	21	21	23	41	48
KSC-212	27	27	30	52	62

ホースジョイント用ナット

●材質：JIS H3250 C3604 快削黄銅棒

品番	製品呼称	ホース口外径	適合ネジ	六角対辺	L	備考
品番	製品呼称	Dφ	S（PF）	H	L	備考
KSC-301	6	6.5	1/8	12	8
KSC-302	7	7.5	1/4	16	13
KSC-303	8	8.5	1/4	16	13
KSC-304	9	9.5	1/4	16	13
KSC-305	9.5	10	3/8	19	14
KSC-306	10.5	11	3/8	19	14
KSC-308	12.7	13.2	1/2	24	15
KSC-309	14	14.5	1/2	24	15
KSC-310	16	16.5	1/2	24	15
KSC-311	21	21.5	3/4	30	17
KSC-312	27	27.5	1	38	20
