フレア式銅管継手

■流体・エアー
■常用使用圧力：35kg/cm2（3.43MPa）使用温度：-20℃～+150℃

・銅管はなまし銅管(〇)を使用してください。
・銅管の切断はパイプカッターを使用し、内外側のバリを取り除いてください。
・銅管の先端をフレアリングツールにて、45°に拡管してください。
・ナットを手締めしたのち、所要のところまでスパナで締めこんでください。
・過度に締めすぎますと、漏れの原因になります。

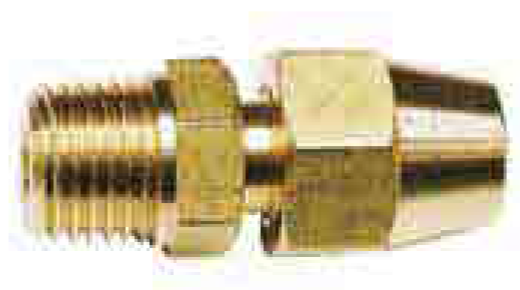

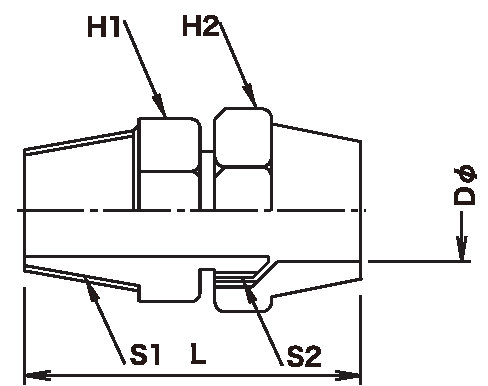

フレアジョイント

●材質 本体・ナット：JIS H3250 C3604 快削黄銅棒

品番 製品呼称 適合銅管径 取付ネジ ナット適合ネジ 六角対辺 L 備考
D S1(PT) S2(UNF) H1 H2
KSF-001 1/8 × 5 5 1/8 *1/8PF 12 12 28 廃番
KSF-002 1/8 × 6A 6 1/8 *1/8PF 12 12 28
KSF-052 1/8 × 6 6 1/8 UNF7/16×20 14 16 34
KSF-053 1/8 × 1/4 1/4 1/8 UNF7/16×20 14 16 37
KSF-054 1/8 × 8 8 1/8 UNF1/2×20 14 17 37
KSF-055 1/8 × 3/8 3/8 1/8 UNF5/8×18 17 21 39
KSF-056 1/8 × 10 10 1/8 UNF5/8×18 17 21 39
KSF-057 1/4 × 6 6 1/4 UNF7/16×20 14 16 37
KSF-058 1/4 × 1/4 1/4 1/4 UNF7/16×20 14 16 37
KSF-059 1/4 × 8 8 1/4 UNF1/2×20 14 17 37
KSF-060 1/4 × 3/8 3/8 1/4 UNF5/8×18 17 21 41
KSF-061 1/4 × 10 10 1/4 UNF5/8×18 17 21 41
KSF-062 1/4 × 12 12 1/4 UNF3/4×16 22 24 44
KSF-063 1/4 × 1/2 1/2 1/4 UNF3/4×16 22 24 44
KSF-064 3/8 × 6 6 3/8 UNF7/16×20 17 16 37
KSF-065 3/8 × 1/4 1/4 3/8 UNF7/16×20 17 16 37
KSF-066 3/8 × 8 8 3/8 UNF1/2×20 17 17 39
KSF-067 3/8 × 3/8 3/8 3/8 UNF5/8×18 17 21 42
KSF-068 3/8 × 10 10 3/8 UNF5/8×18 17 21 42
KSF-069 3/8 × 12 12 3/8 UNF3/4×16 22 24 47
KSF-070 3/8 × 1/2 1/2 3/8 UNF3/4×16 22 24 47
KSF-073 1/2 × 6 6 1/2 UNF7/16×20 22 16 41
KSF-074 1/2 × 1/4 1/4 1/2 UNF7/16×20 22 16 41
KSF-075 1/2 × 8 8 1/2 UNF1/2×20 22 17 43
KSF-076 1/2 × 3/8 3/8 1/2 UNF5/8×18 22 21 43
KSF-077 1/2 × 10 10 1/2 UNF5/8×18 22 21 43
KSF-078 1/2 × 12 12 1/2 UNF3/4×16 22 24 48
KSF-079 1/2 × 1/2 1/2 1/2 UNF3/8×16 22 24 48

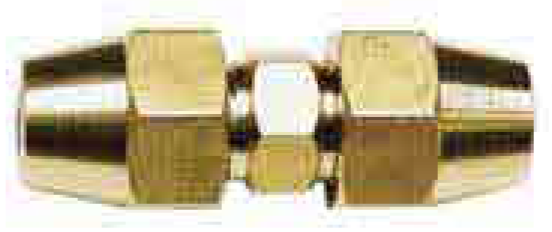

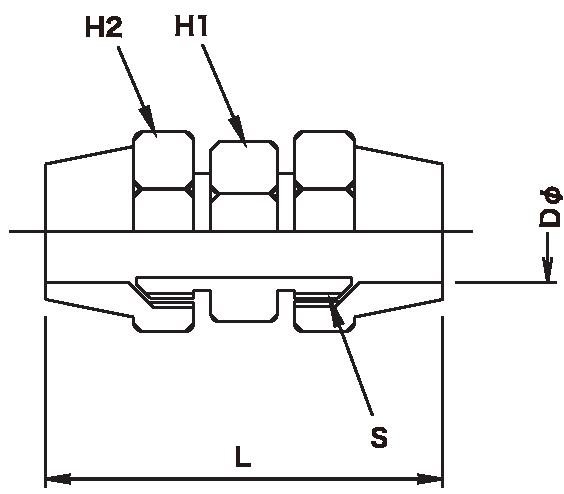

中間フレアジョイント

●材質 本体・ナット：JIS C3604 快削黄銅棒

品番 製品呼称 適合銅管径 ナット適合ネジ 六角対辺 (約) 備考
D S(UNF) H1 H2 L
KSF-152 6 6 UNF7/16×20 12 16 45
KSF-153 1/4 1/4 UNF7/16×20 12 16 45
KSF-154 8 8 UNF1/2×20 14 17 45
KSF-155 3/8 3/8 UNF5/8×18 17 21 51
KSF-156 10 10 UNF5/8×18 17 21 51
KSF-157 12 12 UNF3/4×16 22 24 60
KSF-158 1/2 1/2 UNF3/4×16 22 24 60

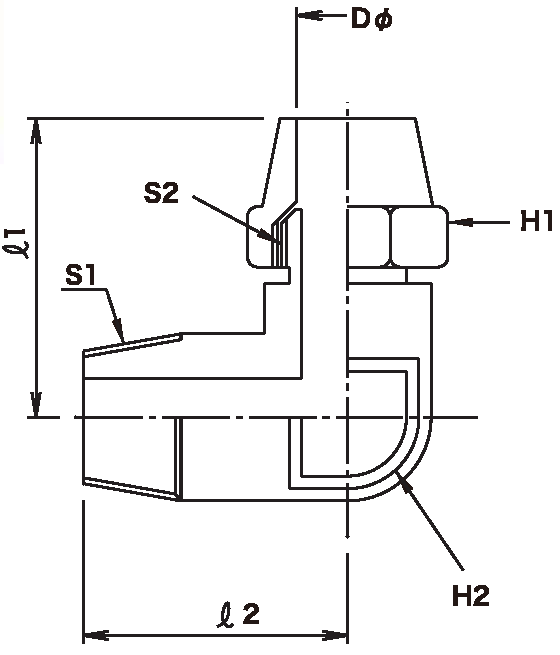

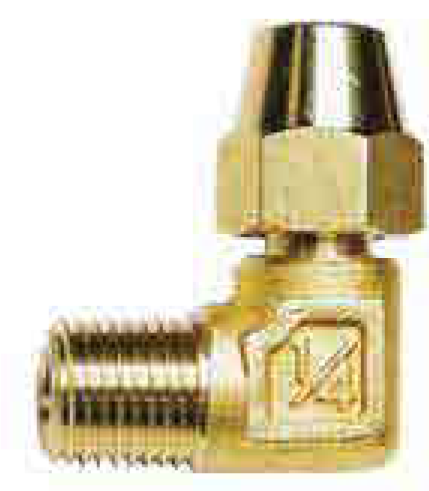

フレアエルボ

●材質 本体：JIS H3250 C3771 鍛造用黄銅棒　ナット：JIS H3250 C3604 快削黄銅棒

品番 製品呼称 適合管外径 取付ネジ ナット適合ネジ 六角対辺 本体二面幅 ℓ-1 ℓ-1 備考
φD S1(PT) S(UNF) H1 H2
KSF-201 1/8 × 6A 6 1/8 ※1/8PF 12 10.5 27 20
KSF-252 1/8 × 6 6 1/8 UNF7/16×20 16 14 30 20
KSF-253 1/8 × 1/4 1/4 1/8 UNF7/16×20 16 14 3 20
KSF-254 1/8 × 8 8 1/8 UNF1/2×20 17 14 30 20
KSF-255 1/8 × 3/8 3/8 1/8 UNF5/8×18 21 17 35 26
KSF-256 1/8 × 10 10 1/8 UNF5/8×18 21 17 35 26
KSF-257 1/4 × 6 6 1/4 UNF7/16×20 16 14 30 22
KSF-258 1/4 × 1/4 1/4 1/4 UNF7/16×20 16 14 30 22
KSF-259 1/4 × 8 8 1/4 UNF1/2×20 17 14 30 22
KSF-260 1/4 × 3/8 3/8 1/4 UNF5/8×18 21 17 35 26
KSF-261 1/4 × 10 10 1/4 UNF5/8×18 21 17 35 26
KSF-262 1/4 × 12 12 1/4 UNF3/4×16 24 22 42 28
KSF-263 1/4 × 1/2 1/2 1/4 UNF3/4×16 24 22 42 28
KSF-264 3/8 × 6 6 3/8 UNF7/16×20 16 17 33 27
KSF-265 3/8 × 1/4 1/4 3/8 UNF7/16×20 16 17 33 27
KSF-266 3/8 × 8 8 3/8 UNF1/2×20 17 17 33 27
KSF-267 3/8 × 3/8 3/8 3/8 UNF5/8×18 21 17 35 27
KSF-268 3/8 × 10 10 3/8 UNF5/8×18 21 17 35 27
KSF-269 3/8 × 12 12 3/8 UNF3/4×16 24 22 42 32
KSF-270 3/8 × 1/2 1/2 3/8 UNF3/4×16 24 22 42 32
KSF-273 1/2 × 6 6 1/2 UNF7/16×20 16 22 37 32
KSF-274 1/2 × 1/4 1/4 1/2 UNF7/16×20 16 22 37 32
KSF-275 1/2 × 8 8 1/2 UNF1/2×20 17 22 37 32
KSF-276 1/2 × 3/8 3/8 1/2 UNF5/8×18 21 22 40 32
KSF-277 1/2 × 10 10 1/2 UNF5/8×18 21 22 40 32
KSF-278 1/2 × 12 12 1/2 UNF3/4×16 24 22 42 32
KSF-279 1/2 × 1/2 1/2 1/2 UNF3/4×16 24 22 42 32

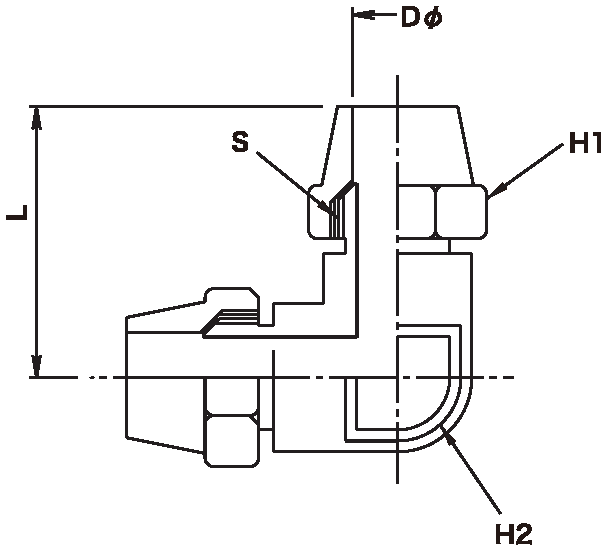

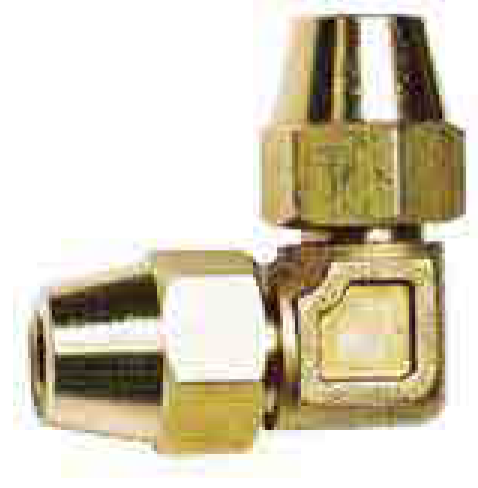

中間フレアエルボ

●材質 本体：JIS H3250 C3771 鍛造用黄銅棒　ナット：JIS H3250 C3604 快削黄銅棒

品番 製品呼称 適合管外径 ナット適合ネジ 六角対辺 本体二面幅 (約) 備考
D S(UNF) H1 H2 L
KSF-301 1/8-6 6 ※1/8PF 12 10.5 27
KSF-352 6 6 UNF7/16×20 16 14 30
KSF-353 1/4 1/4 UNF7/16×20 16 14 30
KSF-354 8 8 UNF1/2×20 17 14 30
KSF-355 3/8 3/8 UNF5/8×18 21 17 35
KSF-356 10 10 UNF5/8×18 21 17 35
KSF-357 12 12 UNF3/4×16 24 22 42
KSF-358 1/2 1/2 UNF3/4×16 24 22 42

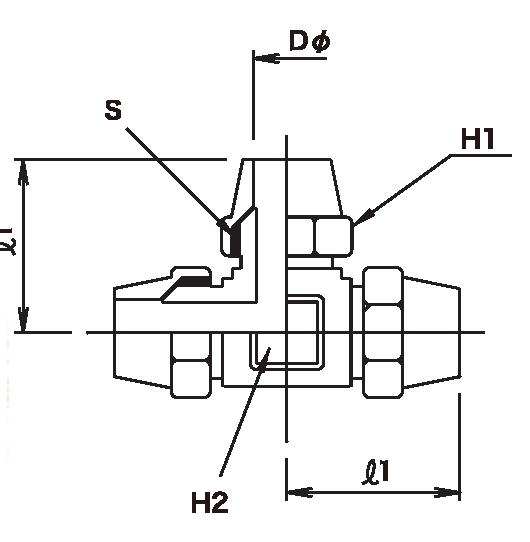

フレアチーズ

●材質 本体：JIS H3250 C3771 鍛造用黄銅棒　ナット：JIS H3250 C3604 快削黄銅棒

品番 製品呼称 適合管外径 ナット適合ネジ 六角対辺 本体二面幅 (約) 備考
D S(UNF) H1 H2 L
KSF-452 6 6 UNF7/16×20 16 14 30
KSF-453 1/4 1/4 UNF7/16×20 16 14 30
KSF-454 8 8 UNF1/2×20 17 14 30
KSF-455 3/8 3/8 UNF5/8×18 21 17 35
KSF-456 10 10 UNF5/8×18 21 17 35
KSF-457 12 12 UNF3/4×16 24 22 42
KSF-458 1/2 1/2 UNF3/4×16 24 22 42

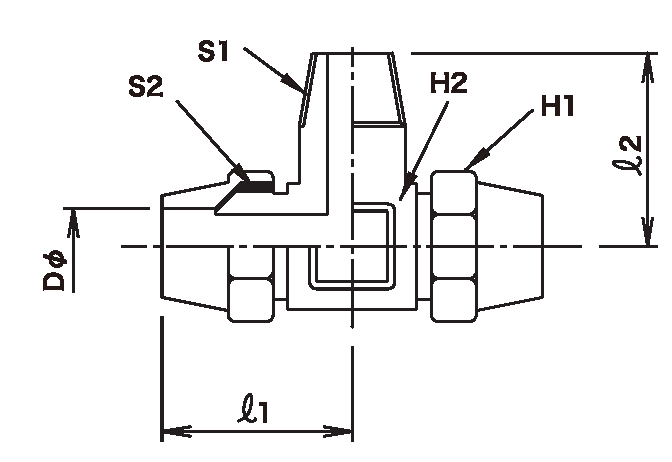

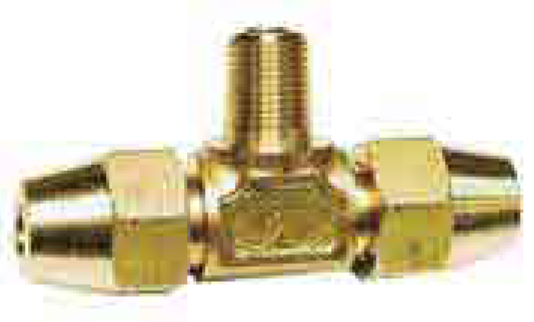

二方フレアチーズ

●材質 本体：JIS H3250 C3771 鍛造用黄銅棒　ナット：JIS H3250 C3604 快削黄銅棒

品番 製品呼称 適合管外径 取付ネジ ナット適合ネジ 六角対辺 (約) (約) 備考
D S1(PT) S1(UNF) H2 ℓ-2 L
KSF-552 1/8 × 6 6 1/8 UNF7/16×20 16 30 20
KSF-553 1/8 × 1/4 1/4 1/8 UNF7/16×20 16 30 20
KSF-554 1/8 × 8 8 1/8 UNF1/2×20 17 30 20
KSF-557 1/4 × 6 6 1/4 UNF7/16×20 16 30 22
KSF-558 1/4 × 1/4 1/4 1/4 UNF7/16×20 16 30 22
KSF-559 1/4 × 8 8 1/4 UNF1/2×20 17 30 22
KSF-560 1/4 × 3/8 3/8 1/4 UNF5/8×18 21 35 26
KSF-561 1/4 × 10 10 1/4 UNF5/8×18 21 35 26
KSF-564 3/8 × 6 6 3/8 UNF7/16×20 16 33 27
KSF-565 3/8 × 1/4 1/4 3/8 UNF7/16×20 16 33 27
KSF-566 3/8 × 8 8 3/8 UNF1/2×20 17 33 27
KSF-567 3/8 × 3/8 3/8 3/8 UNF5/8×18 21 35 27
KSF-568 3/8 × 10 10 3/8 UNF5/8×18 21 35 27
KSF-569 3/8 × 12 12 3/8 UNF3/4×16 24 42 32
KSF-570 3/8 × 1/2 1/2 3/8 UNF3/4×16 24 42 32
KSF-576 1/2 × 3/8 3/8 1/2 UNF5/8×18 21 40 32
KSF-577 1/2 × 10 10 1/2 UNF5/8×18 21 40 32
KSF-578 1/2 × 12 12 1/2 UNF3/4×16 24 42 32
KSF-579 1/2 × 1/2 1/2 1/2 UNF3/4×16 24 42 32

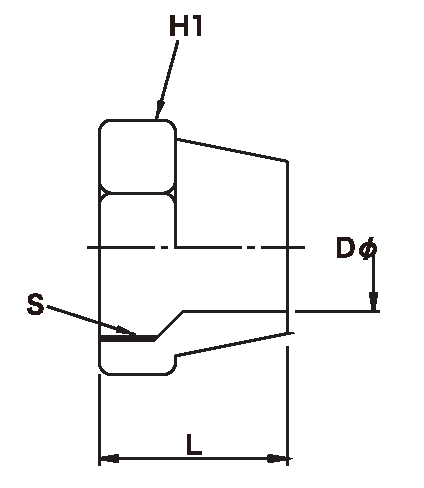

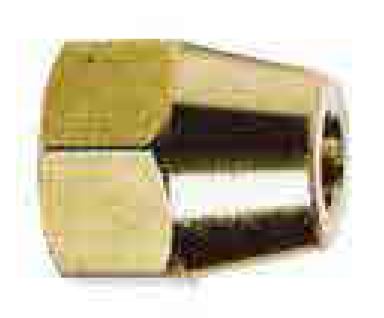

フレアジョイント用ナット

●材質 ナット：JIS H3250 C3604 快削黄銅棒

品番 製品呼称 適合管外径 適合ネジ 六角対辺 (約) 備考
D S1(UNF) H1 L
KSE-202 1/8-6 6 ※1/8PF 12 14
KSE-252 6 6 UNF7/16×20 16 18
KSE-253 1/4 1/4 UNF7/16×20 16 18
KSE-254 8 8 UNF1/2×20 17 18
KSE-255 3/8 3/8 UNF5/8×18 21 21
KSE-256 10 10 UNF5/8×18 21 21
KSE-257 12 12 UNF3/4×16 24 24
KSE-258 1/2 1/2 UNF3/4×16 24 24
